Sản phẩm > Bàn Chia Độ Đứng & Ngang HV
| FEATURES: |
| The Rotary Table is graduated 360 degree around its circumference and is driven by a precision Worm and Gear providing a 90:1 reduction ratio. |
| One turn of the handle moves the Rotary Table through 4 degree. |
| The dial is graduated in divisions of 1 min. and the vernier scale allows readings down to 10 seconds. |
| TAIL STOCK | DIVIDING PLATE SET | 3-JAW CHUCK |
| TS-1 for HHV-200,250 | DP-1 for HHV-150 | FREE |
| TS-2 for HHV-300 | DP-2 for HHV-200,250 | |
| TS-3 for HHV-350,400 | DP-3 for HHV-300,350,400 |

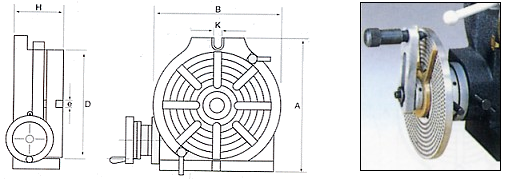

| MODEL | Base dimension | Table | Bolt slots | Center | Worm gear | N.W. | ||
| A | B | D | H | K | sleeve | Ratio | ||
| HV-150 | 220 | 160 | 150 | 78 | 15 | MT-2 | 90:01:00 | 12.5kg |
| HV-200 | 310 | 225 | 200 | 110 | 17 | MT-3 | 31.0kg | |
| HV-250 | 320 | 280 | 250 | 110 | 17 | MT-3 | 48.5kg | |
| HV-300 | 410 | 325 | 300 | 140 | 17 | MT-4 | 77.0kg | |
| HV-350 | 460 | 380 | 350 | 140 | 17 | MT-4 | 98.0kg | |
| HV-400 | 510 | 435 | 400 | 150 | 17 | MT-5 | 130.0kg | |
Bàn Chia Độ Đứng & Ngang HV
