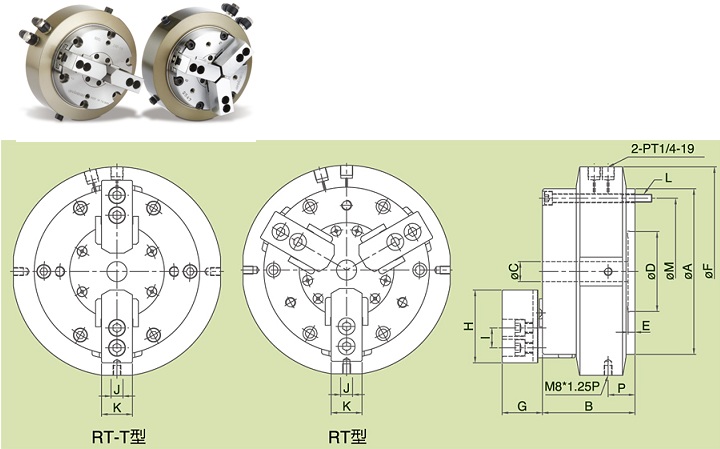

Sản phẩm > Mâm Cặp Khí Nén Dùng Trong Trục C Máy Phay RT
| MODEL / SPEC. | A | B | C | D | E | F | G | H | I | J | K | L |
| RT-05 | 140 | 85 | 16 | 60 | 6 | 180 | 33 | 62 | 14 | 10 | 25 | 6-M8×1.25P |
| RT-06 | 170 | 93 | 20 | 80 | 7 | 210 | 40 | 73 | 20 | 12 | 31 | 6-M8×1.25P |
| RT-08 | 215 | 112 | 30 | 110 | 8 | 250 | 42 | 95 | 25 | 14 | 35 | 6-M10×1.5P |
| RT-10 | 255 | 120 | 43 | 140 | 8 | 290 | 46 | 110 | 30 | 16 | 40 | 6-M10×1.5P |
| RT-05T | 140 | 85 | 16 | 60 | 6 | 180 | 33 | 62 | 14 | 10 | 25 | 6-M8×1.25P |
| RT-06T | 170 | 93 | 20 | 80 | 7 | 210 | 40 | 73 | 20 | 12 | 31 | 6-M8×1.25P |
| MODEL / SPEC. | M | P | Thru-Hole (Diameter) mm |
Piston Area (cm2) | Plunger Stroke (mm) | Jaw Stroke (Diameter) mm |
| RT-05 | Ø118 | 27 | 16 | 74 | 10 | 4.6 |
| RT-06 | Ø147 | 27 | 20 | 120 | 13 | 5.5 |
| RT-08 | Ø185 | 28 | 30 | 190 | 16 | 6.8 |
| RT-10 | Ø220 | 30.5 | 43 | 280 | 19 | 8.0 |
| RT-05T | Ø118 | 27 | 16 | 74 | 10 | 4.6 |
| RT-06T | Ø147 | 27 | 20 | 120 | 13 | 5.5 |
| MODEL / SPEC. | Max.Speed r.p.m (min-1) |
Max. Pressure kgf/cm2 (Mpa) |
Gripping Force At Air Pressure 7kgf/cm2 (0.7Mpa) kgf (KN) |
Gripping Range |
Weight (kg) |
| RT-05 | 51 | 7 (0.7) | 1340 (13.1) | Ø4-Ø136 | 9.3 |
| RT-06 | 41 | 7 (0.7) | 2330 (22.8) | Ø25-Ø166 | 15.5 |
| RT-08 | 33 | 7 (0.7) | 3730 (36.5) | Ø33-Ø215 | 28.5 |
| RT-10 | 26 | 7 (0.7) | 5480 (53.7) | Ø43-Ø255 | 42.3 |
| RT-05T | 51 | 7 (0.7) | 1340 (13.1) | Ø4-Ø136 | 9.0 |
| RT-06T | 41 | 7 (0.7) | 2330 (22.8) | Ø25-Ø166 | 15.0 |
Mâm Cặp Khí Nén Dùng Trong Trục C Máy Phay RT
