Sản phẩm > Xi Lanh Thuỷ Lực L-RE

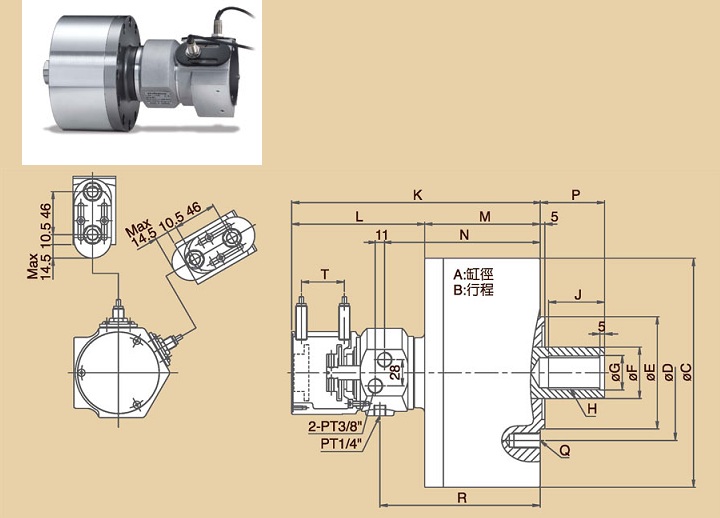

| MODEL / SPEC. | A | B | C | D | E (h7) |
F | G (H8) |
H |
| L1020RE | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P |
| L1225RE | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P |
| L1530RE | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P |
| L2035RE | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P |
| MODEL / SPEC. | J | K | L | M | N | P max. | P min. |
| L1020RE | 35 | 231.5 | 145.5 | 86 | 132 | 45 | 25 |
| L1225RE | 45 | 239.5 | 145.5 | 94 | 140 | 51 | 26 |
| L1530RE | 45 | 248.5 | 143.5 | 105 | 149 | 56 | 26 |
| L2035RE | 60 | 266 | 142.5 | 123.5 | 166.5 | 69 | 34 |
| MODEL / SPEC. | Q | R | T | Piston Stroke (mm) |
Max. Speed r.p.m (min-1) |
Moment of Inertia (kg．m2) |
| L1020RE | 6-M10×1.5P | 137 | 46 | 20 | 6000 | 0.013 |
| L1225RE | 6-M12×1.75P | 145 | 46 | 25 | 6000 | 0.023 |
| L1530RE | 12-M12×1.75P | 154 | 46 | 30 | 5500 | 0.048 |
| L2035RE | 12-M16×2P | 171.5 | 46 | 35 | 5500 | 0.098 |
| MODEL / SPEC. | Oil Leakage Rate (ι/min) |
Max. Pressure kgf/cm2 (Mpa) |
Piston Area (cm2) |
Max. Push Force | ||
| Push Side | Pull Side | Push Side kgf ( KN) |
Pull Side kgf( KN) |
|||
| L1020RE | 0.8 | 40 (3.9) | 84 | 79 | 3100(30.4) | 3000(29.4) |
| L1225RE | 0.8 | 40 (3.9) | 120 | 113 | 4500(44.1) | 4200(41.2) |
| L1530RE | 0.8 | 40 (3.9) | 174 | 160 | 6400(62.7) | 6000(58.8) |
| L2035RE | 0.8 | 40 (3.9) | 312 | 290 | 11700(114.7) | 10800(105.9) |
Xi Lanh Thuỷ Lực L-RE
