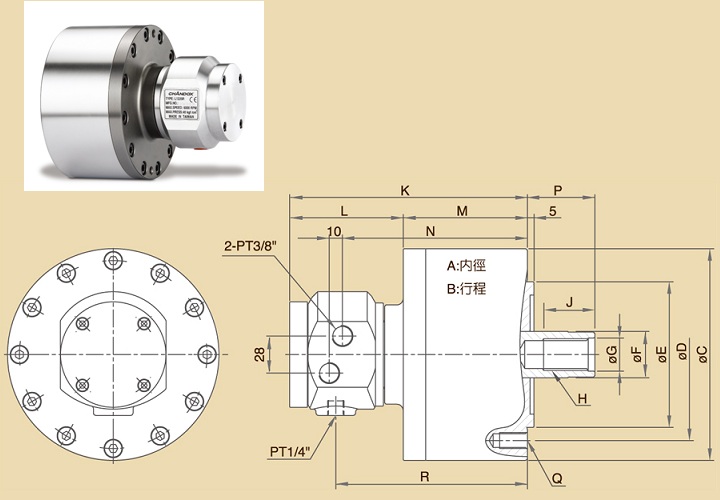

Sản phẩm > Xi Lanh Thuỷ Lực L-R
| MODEL/SPEC. | A | B | C | D | E (h7) |
F | G (H8) |
H | J | K | L |
| L1020R | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P | 35 | 172 | 86 |
| L1225R | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P | 45 | 180 | 86 |
| L1530R | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 189 | 84 |
| L2035R | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 206.5 | 83 |
| MODEL/SPEC. | M | N | P max. |
P min |
Q | R | Piston Stroke (mm) |
Max.Speed r.p.m(min-1) |
Moment of Inertia (kgf-m2) |
| L1020R | 86 | 132 | 45 | 25 | 6-M10 x 1.5P | 137 | 20 | 6000 | 0.013 |
| L1225R | 94 | 140 | 51 | 26 | 6-M12 x 1.75P | 145 | 25 | 6000 | 0.023 |
| L1530R | 105 | 149 | 56 | 26 | 12-M12 x 1.75P | 154 | 30 | 5500 | 0.048 |
| L2035R | 123.5 | 166.5 | 69 | 34 | 12-M16 x 2P | 171.5 | 35 | 5500 | 0.098 |
| MODEL/SPEC. | Oil Leakage Rate (l/min) |
Max.Pressure kgf/cm2 (Mpa) |
Piston Area(cm2) | Max.Operating Force | Weight (kg) | ||
| Push Side | Pull Side | Push Side kgf(KN0 |
Pull Side (kgf)KN |
||||
| L1020R | 0.8 | 40 (3.9) | 86 | 79 | 3200 (31.4) | 2900 (28.4) | 6.6 |
| L1225R | 0.8 | 40 (3.9) | 122 | 113 | 4600 (45.1) | 4200 (41.2) | 8.8 |
| L1530R | 0.8 | 40 (3.9) | 176 | 160 | 6500 (63.7) | 6000 (58.8) | 12.8 |
| L2035R | 0.8 | 40 (3.9) | 314 | 290 | 11800 (115.6) | 10800 (105.9) | 22.5 |
Xi Lanh Thuỷ Lực L-R
