Sản phẩm > Mâm Cặp Thủy Lực 3 Chấu Hành Trình Dài OP-L

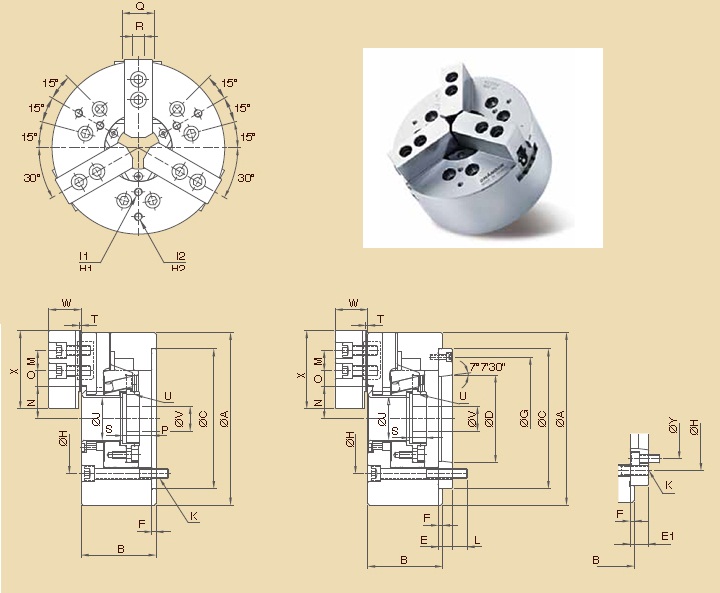

| MODEL / SPEC. | Nose of Spindle | A | B | C (h6) | D | E | E1 | F | G | H | H1 | I1 | H2 |
| OP-206L | A2-5 | 173 | 87 | 140 | 82.563 | 15 | - | 5 | 116 | 105 | PCDØ90 | 3-M8×1.25P | PCDØ140 |
| OP-208L | A2-6(A2-5) | 215 | 103 | 170 | 106.38 | 17 | 23 | 5 | 150 | 133 | PCDØ120 | 3-M8×1.25P | PCDØ170 |
| OP-210L | A2-8(A2-6) | 256 | 112 | 220 | 139.72 | 18 | 28 | 5 | 190 | 171 | PCDØ160 | 3-M12×1.75P | PCDØ220 |
| MODEL / SPEC. | I2 | J | K | L | M | N max. | N min | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X |
| OP-206L | 3-M8×1.25P | 45 | 6-M10×1.5P | 15 | 20 | 39.07 | 33.46 | 21.05 | 10.55 | 11 | -4 | 31 | 12 | 19 | 2 | M55×2P | 20 | 38 | 73 |
| OP-208L | 3-M8×1.25P | 52 | 6-M12×1.75P | 21 | 25 | 47.85 | 39.66 | 25.05 | 13.05 | 14.5 | -7.5 | 35 | 14 | 21 | 2 | M60×2P | 30 | 40 | 95 |
| OP-210L | 3-M12×1.75P | 75 | 6-M16×2P | 22 | 30 | 61.34 | 52.06 | 29.05 | 12.55 | 8.5 | -16.5 | 40 | 16 | 25 | 2 | M85×2P | 40 | 43 | 110 |
| MODEL / SPEC. | Y | Thru-Hole [Diameter] (mm) | Plunger Stroke (mm) | Jaw Stroke [Diameter] (mm) | Max. Speed r.p.m. (min-1) | Max. Pull Force kgf (KN) | Max. Gripping Force kgf (KN) | Max. Hydr. Pressure kgf/cm2 (Mpa) | Weight (kg) | Matching Cylinder | Gripping Range |
| OP-206L | - | 45 | 15 | 10.8 | 4300 | 2140(21) | 4080(40) | 28(2.7) | 14.9 | P1246 | Ø20~Ø173 |
| OP-208L | 105 | 52 | 22 | 16 | 3500 | 3360(33) | 5910(58) | 26(2.5) | 37 | P1552 | Ø25~Ø215 |
| OP-210L | 133 | 75 | 25 | 18 | 3000 | 4280(42) | 7540(74) | 27(2.6) | 40.6 | P1875 | Ø40~Ø256 |
Mâm Cặp Thủy Lực 3 Chấu Hành Trình Dài OP-L
