Sản phẩm > Mâm Cặp 3 Chấu A1 (A2)

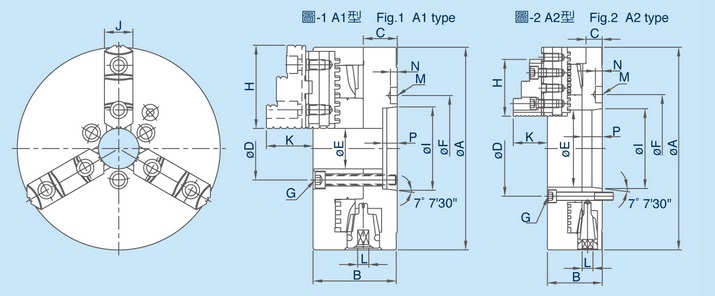

| MODEL / SPEC. | A | B | C | D | E | F | G | H | I | J | K | L | P | M | N |
| A15-08'' | 200 | 83 | 34 | 62 | 40 | Ø104.8 | 3-M10×1.5P | 82 | 82.563 | 28 | 43 | 11 | 14.3 | Ø16.3 | 6.8 |
| A16-08'' | 200 | 83 | 34 | 83 | 56 | Ø133.4 | 3-M12×1.75P | 82 | 106.38 | 28 | 43 | 11 | 15.9 | Ø19.3 | 6.8 |
| A16-10'' | 255 | 92 | 37 | 83 | 56 | Ø133.4 | 3-M12×1.75P | 93 | 106.38 | 32 | 50 | 12 | 15.9 | Ø19.3 | 6.8 |
| A211-20'' | 500 | 135 | 40 | 235 | 191 | Ø235 | 6-M20×2.5P | 140 | 196.87 | 55 | 84 | 19 | - | Ø29.4 | 11 |
| MODEL / SPEC. | Max. Speed r.p.m. (min-1) | Max. Gripping Diameter | Weight (kg) | Reference Drawing | |
| O.D. Clamping | I.D. Clamping | ||||
| A15-08'' | 2000 | Ø8-Ø180 | Ø62-Ø170 | 17.4 | fig.1 |
| A16-08'' | 2000 | Ø8-Ø180 | Ø62-Ø170 | 18 | fig.1 |
| A16-10'' | 1800 | Ø11-Ø240 | Ø70-Ø230 | 30.6 | fig.1 |
| A211-20'' | 1000 | Ø25-Ø480 | Ø125-Ø460 | 161.5 | fig.2 |
Mâm Cặp 3 Chấu A1 (A2)
