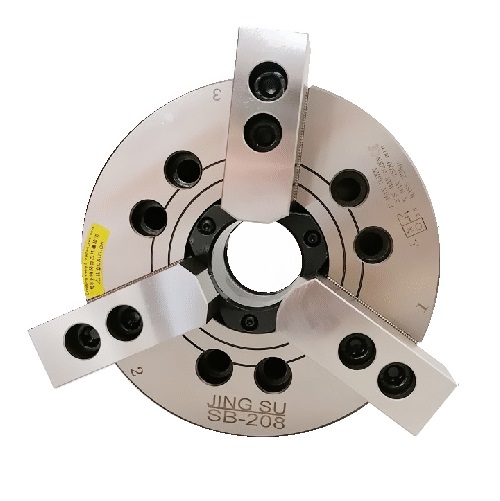

Sản phẩm > Mâm Cặp Thủy Lực 3 Chấu SB

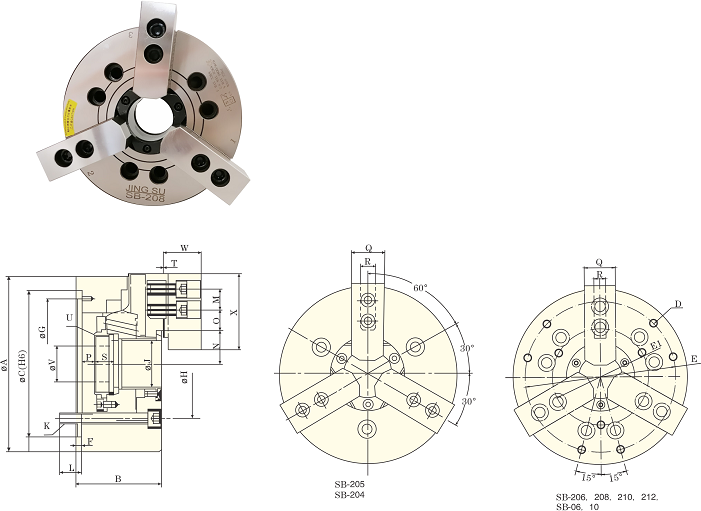

| MODEL / SPEC. | A (mm) | B (mm) | C(H6) (mm) | D (mm) | E (mm) | E1 (mm) | F (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N max (mm) |
| SB-204 | 110 | 59 | 85 | - | - | - | 4 | - | 70.6 | 26 | 3-M10x1.5P | 15 | 14 | 23 |
| SB-205 | 135 | 60 | 110 | - | - | - | 4 | 96 | 82.6 | 33 | 3-M10x1.5P | 15 | 4 | 26.5 |
| SB-206 | 168 | 81 | 140 | M8 | 145 | 85 | 5 | 116 | 104.8 | 45 | 6-M10x1.5P | 16 | 20 | 32 |
| SB-208 | 210 | 91 | 170 | M10 | 180 | 115 | 5 | 150 | 133.4 | 52 | 6-M12×1.75P | 18 | 25 | 38.7 |
| SB-210 | 254 | 100 | 220 | M10 | 225 | 140 | 5 | 190 | 171.4 | 75 | 6-M16×2P | 19 | 30 | 51 |
| SB-212 | 304 | 110 | 220 | - | - | - | 6 | 190 | 171.4 | 91 | 6-M16×2P | 25 | 30 | 61.3 |
| SB-215 | 381 | 133 | 300 | - | - | - | 6 | 260 | 235.0 | 117.5 | 6-M20×2.5P | 28 | 43 | 82.7 |
| DIMENSIONS | N min. (m) | O max. (mm) | O min. (mm) | P max (mm) | P min (mm) | Q (mm) | R (mm) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) |
| TYPE | |||||||||||||
| SB-204 | 20.3 | 11 | 6 | 3.5 | -3.5 | 23 | 10 | 17.5 | 2 | M32x1.5P | 12 | 24 | 52 |
| SB-205 | 23.8 | 19 | 6 | 1 | -9 | 25 | 10 | 19 | 2 | M40x1.5P | 12 | 31.5 | 62 |
| SB-206 | 29.25 | 24 | 7 | 11 | -1 | 31 | 12 | 19 | 2 | M55x2P | 20 | 37 | 73 |
| SB-208 | 35 | 32 | 10 | 14.5 | -1.5 | 35 | 14 | 20 | 2 | M60x2P | 30 | 39 | 95 |
| SB-210 | 46.6 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25 | 2 | M85x2P | 40 | 43 | 110 |
| SB-212 | 56 | 46 | 12 | 8 | -15 | 50 | 21 | 28 | 2 | M100x2P | 50 | 51 | 129 |
| SB-215 | 77.4 | 46 | 13 | 8 | -15 | 62 | 22 | 42.5 | 5 | M130x2P | 60 | 66 | 165 |
| DIMENSIONS | Thru-Hole (DIA.mm) | Plunger Stroke (DIA.mm) | Jaw Stroke (DIA.mm) | Max.Speed (min) | Max.Pull Force kgf(KN) | Max.Gripping Force kgf(KN) | Matching Cylinder | Gripping Range | Max.Pressure kgf/cm2(mpa) | Weigt(kg) | |
| TYPE | Max | Min | |||||||||
| SB-204 | 26 | 10 | 5.4 | 8000 | 1400(13.7) | 2900(28) | SH428 | 100 | 7 | 29(2.3) | 4 |
| SB-205 | 33 | 10 | 5.4 | 7000 | 1730(17) | 3550(35) | SH1036 | 135 | 10 | 29(2.8) | 6 |
| SB-206 | 45 | 12 | 5.5 | 6000 | 2140(21) | 5700(56) | SH1246 | 168 | 13 | 28(2.7) | 12.5 |
| SB-208 | 52 | 16 | 7.4 | 4800 | 3350(33) | 8350(82) | SH1552 | 210 | 16 | 26(2.5) | 22 |
| SB-210 | 75 | 19 | 8.8 | 4200 | 4280(42) | 1100(108) | SH1875 | 254 | 25 | 27(2.6) | 33.6 |
| SB-212 | 91 | 23 | 10.6 | 3300 | 5500(55) | 14300(140) | SH2091 | 304 | 23 | 27(2.6) | 55.3 |
| SB-215 | 117.5 | 23 | 10.6 | 2500 | 7200(71) | 18200(178) | SH2511 | 381 | 42 | 25(2.4) | 106.8 |
Mâm Cặp Thủy Lực 3 Chấu SB
